AutoCAD 기계설계제도
판매가격 : 30,000
적립금 :3,000
발행일 :2020.01.10
판쇄 / 판형 :2판4쇄 / A4판
저자 :이광수, 계상덕, 김성원
쪽수 :493
ISBN :978-89-429-1535-4
구매수량 :
총 금액 :





이 책은 기계 분야의 입문자나 실무자들이 도면을 쉽게 작도하고 해독할 수 있도록 도면 작성에

필요한 과정들을 상세히 설명하고 있으며 산업 현장에서 적용하는 기능 중심으로 내용을 구성하였다.

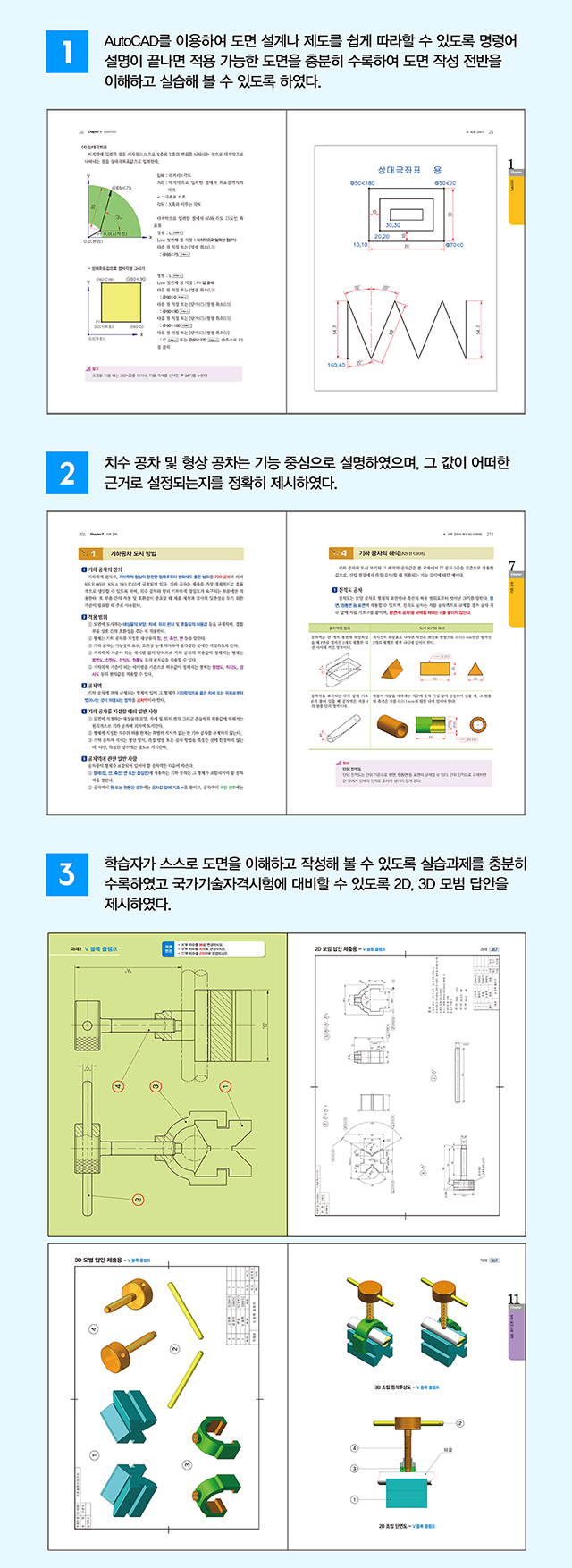

첫째, AutoCAD를 이용하여 도면 설계나 제도를 쉽게 따라할 수 있도록
명령어 설명이 끝나면 적용 가능한 도면을 충분히 수록하여
도면 작성 전반을 이해하고 실습해 볼 수 있도록 하였다.

둘째, 기계 도면 보는 법과 그리는 법을 빠르게 익힐 수 있도록 기계제도의 기초적인 이론과
KS(한국산업표준)에서 규정한 통칙을 그림으로 알기 쉽게 설명하였다.

셋째, 치수 공차 및 형상 공차는 기능 중심으로 설명하였으며,
그 값이 어떠한 근거로 설정되는지를 정확히 제시하였다.

넷째, 학습자가 스스로 도면을 이해하고 작성해 볼 수 있도록 실습과제를 충분히 수록하였고
국가기술자격시험에 대비할 수 있도록 2D, 3D 모범 답안을 제시하였다.






Chapter 1 AutoCAD

1. AutoCAD 환경 및 개념 · 14
2. 도형 그리기 · 26
3. 도형 편집하기 · 56
4. 해칭하기 · 94
5. 레이어(도면층)설정하기 · 97
6. 치수 기입하기 · 101
7. 문자 입력 및 수정하기 · 108
8. 블록 만들기와 그룹 지정하기 · 113
9. 도면 출력하기 · 118


Chapter 2 기계 제도의 기본

1. 설계와 제도의 차이 · 126
2. 제도 규격 · 126
3. 도면의 크기 및 형식 · 128
4. 제도의 선과 문자 · 134


Chapter 3 투상도

1. 도시법과 투상법 · 140
2. 단면도 · 160


Chapter 4 치수 기입

1. 치수 기입의 원리와 원칙 · 176
2. 치수 기입의 종류 · 178
3. 치수 기입 방법 · 179
4. 지름과 반지름 치수 기입 · 182


Chapter 5 표면 거칠기와 표면의 결 기호 표시

1. 표면 거칠기 (KS B ISO 4287) · 188
2. 표면 프로파일 파라미터 · 189
3. 표면의 결 지시 방법 · 192


Chapter 6 치수 공차와 끼워맞춤

1. 치수 공차 (KS B 0401) · 198
2. 끼워맞춤 공차 · 201
3. 치수 허용차 (공차 치수) · 205
4. 중심 거리 허용차 (KS B 0420) · 208


Chapter 7 기하 공차

1. 기하 공차 도시 방법 · 212
2. 데이텀 도시 방법 · 214
3. 기하 공차의 종류와 기호 (KS B 0608, KS A ISO 1101) · 219
4. 기하 공차의 해석 (KS B 0608) · 220


Chapter 8 주서 및 도면 검도법

1. 주서 · 258
2. 부품란 · 264
3. 도면의 검사 항목 및 완성도면 관리 · 267


Chapter 9 KS 규격을 요소 제도에 적용하기

1. 나사 · 270
2. 볼트와 너트 · 278
3. 키 · 282
4. 핀 · 288
5. 축 (shaft) · 289
6. 센터 구멍 (KS B 0410) · 291
7. 스냅링 (KS B 1336~1338) · 293
8. 오일 실 조립 관계 치수 (KS B 2804) · 298
9. O링의 조립 관계 치수 (KS B 2799) · 301
10. 널링 (KS B 0901) · 308
11. 모서리의 제도 지시 방법 · 308
12. 베어링 · 311
15. 지그용 부시 및 그 부속 부품 (KS B 1030) · 322
16. 기어 · 331
17. V 벨트 풀리 (KS B 1400) · 335
18. 롤러 체인, 스프로킷 (KS B 1408) · 337


Chapter 10 동력 전달 장치 도면 그리기

1. 동력 전달 장치 이해 · 340
2. 동력 전달 장치 그리기 · 342


Chapter 11 실습 과제 도면 해석

국가기술자격 실기시험문제 · 360
과제 1 V 블록 클램프 · 366
과제 2 샤프트 서포트 · 370
과제 3 실린더 펌프 · 374
과제 4 벨트 타이트너 · 378
과제 5 밀링 잭 · 382
과제 6 편심 구동 장치 · 386
과제 7 기어 박스1 · 390
과제 8 기어 박스2 · 394
과제 9 기어 박스3 · 398
과제 10 래크와 피니언 · 402
과제 11 동력 전달 장치1 · 406
과제 12 동력 전달 장치2 · 410
과제 13 동력 전달 장치3 · 414
과제 14 편심 슬라이더 구동 장치 · 418
과제 15 2날 클로 클러치 · 422
과제 16 피벗 베어링 하우징 · 426
과제 17 바이스 · 430
과제 18 탁상 바이스 · 434
과제 19 클램프 · 438
과제 20 더블 밀링 클램프 · 442
과제 21 위치 고정 지그 · 446
과제 22 유압 클램프 · 450
과제 23 2자형 레버 에어척 · 454
과제 24 에어 실린더 · 458
과제 25 턱 가공 밀링 고정구 · 462
과제 26 레버 고정 장치 · 466
과제 27 앵글 타이트너 · 470
과제 28 드릴 지그1 · 474
과제 29 드릴 지그2 · 478
과제 30 인덱싱 드릴 지그 · 482
과제 31 사각 치공구 · 486
과제 32 리밍 지그 · 490










● 저자 : 이광수, 계상덕, 김성원 공저
